光模塊DDM功能詳解與應用拓展

?

引言：

光模塊是實現光信號與電信號相互轉換的核心器件，廣泛應用于數據中心、電信網絡、云計算等領域。隨著光模塊速率的不斷提升和封裝形式的不斷小型化，對光模塊的可靠性和運維效率提出了更高的要求。DDM功能作為一種實時參數監測技術，能夠?qū)崟r(shí)監測光模塊的關鍵參數，提供報警、故障預測和定位等功能，極大地提高光網絡的可靠性和運維效率。本文將對光模塊DDM功能進行詳細介紹，并探討其應用拓展。

DDM定義與原理

DDM（DigitalDiagnostic Monitoring），即數字診斷監控功能，是一種光模塊的實時參數監測技術。它遵循SFF-8472多源協議，通過在光模塊中集成微控制器和傳感器，實時監測光模塊的工作溫度、工作電壓、發射光功率、接收光功率、激光器偏置電流等關鍵參數。這些參數被數字化后存儲在模塊的內存中，并通過I2C等通信協議傳輸給網絡管理系統或主機進行處理和分析。

DDM功能的原理基于光模塊內部的傳感器和微控制器。傳感器負責實時采集光模塊的各種參數，如溫度、電壓、電流、光功率等，并將這些模擬信號轉換為數字信號。微控制器則對這些數字信號進行處理和分析，根據預設的閾值進行判斷，當參數超出正常范圍時，會觸發報警機制，并將相關信息存儲在模塊的內存中。網絡管理系統或主機可以通過I2C等通信協議讀取這些信息，實現對光模塊的遠程監控和管理。其核心價值體現在以下三方面：

故障預警：通過閾值監控提前發現潛在風險，避免突發故障導致業務中斷；

精準定位：快速區分故障發生在模塊內部還是外部鏈路，縮短故障修復時間；

壽命預測：基于激光器偏置電流變化趨勢，預測模塊剩余壽命，指導備件更換策略。

DDM技術架構

硬件層：傳感器與微控制器的集成

2.1.DDM功能的硬件基礎由以下組件構成：

溫度傳感器：采用熱敏電阻或數字溫度芯片，實時監測模塊內部溫度；

電壓監測電路：通過分壓電阻網絡采集供電電壓，精度可達±1%；

光功率監測單元：利用光電二極管（PD）將光信號轉換為電流信號，經跨阻放大器（TIA）轉換為電壓信號后進行A/D轉換；

激光器偏置電流監測：通過采樣電阻或霍爾傳感器測量驅動電流，精度通常為±5%；

微控制器（MCU）：負責數據采集、閾值比較、報警觸發及通信協議處理。

2.2.軟件層：SFF-8472協議的實現邏輯

DDM功能的軟件實現需嚴格遵循SFF-8472協議規范，核心流程包括：

參數采集：MCU定期輪詢各傳感器，獲取原始數據；

校準補償：基于EEPROM中存儲的校準系數，對原始數據進行線性補償；

閾值比較：將校準后的參數與預設閾值（如溫度上限85℃、電壓下限3V）進行對比；

報警生成：若參數超出閾值范圍，MCU通過I2C接口向主機發送報警標志位；

數據輸出：支持通過SNMP、命令行（CLI）或私有協議提供診斷信息。

2.3.通信接口：SNMP與CLI的雙軌機制

DDM數據的傳輸主要通過以下兩種方式實現：

SNMP協議：基于MIB庫（如CISCO-ENTITY-SENSOR-MIB）和OID（如1.3.6.1.4.1.9.9.91.1.1.1.1），提供標準化的參數查詢接口；

CLI命令：各廠商通過私有命令提供更詳細的診斷信息，包括歷史數據記錄和趨勢分析。

2.4通信協議：通過I2C等通信協議實現與網絡管理系統或主機的數據傳輸

I2C協議是一種串行通信協議，使用兩根線（串行數據線SDA和串行時鐘線SCL）來傳輸數據。它具有簡單、可靠、低成本等優點，廣泛應用于光模塊與網絡管理系統或主機之間的通信。

DDM功能的核心參數

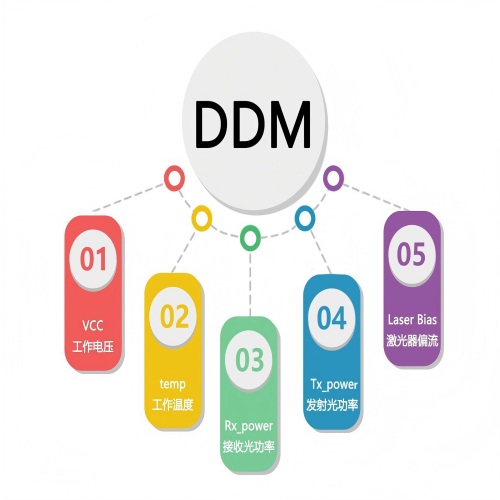

3.1.實時參數監測：DDM功能可實時監測以下五類核心參數：

3.2.故障預測：基于偏置電流的壽命管理

激光器偏置電流（Tx Bias）是DDM故障預測的核心指標。隨著激光器老化，其量子效率下降，為維持恒定輸出功率，偏置電流會逐漸增大。DDM功能通過監測偏置電流的變化趨勢，結合歷史數據建立老化模型，可提前預測激光器失效時間。

3.3.故障定位：多維度分析快速鎖定問題

DDM功能通過綜合分析以下信息實現精準定位：

報警標志位：區分溫度、電壓、光功率等具體報警類型；

參數趨勢分析：如溫度驟升可能指向散熱故障，光功率波動可能指向光纖連接問題；

模塊引腳狀態：通過監測Tx Fault、Rx Los等引腳信號，判斷故障發生在發送端還是接收端；

鏈路拓?fù)湫畔ⅲ航Y(jié)合網絡管理系統（NMS）的拓?fù)湟晥D，定位故障模塊的具體位置。

3.4.兼容性驗證：確保模塊與環境的適配性，DDM功能可驗證光模塊是否滿足以下兼容性要求：

電壓兼容性：檢測供電電壓是否在模塊規格范圍內；

光功率兼容性：確保功率不超過接收端過載閾值和靈敏度閾值；

溫度兼容性：驗證模塊工作溫度是否超出環境極限；

協議兼容性：確認模塊支持的速率、編碼方式與網絡設備匹配

DDM功能的應用場景

數據中心

在數據中心中，光模塊作為實現服務器與交換機之間高速數據傳輸?shù)年P(guān)鍵器件，其可靠性和運維效率對數據中心的正常運行至關重要。DDM功能能夠?qū)崟r(shí)監測光模塊的關鍵參數，提供報警、故障預測和定位等功能，幫助運維人員及時發現和處理潛在的故障和隱患，確保數據中心的穩定運行。

例如，在大型數據中心中，通常部署有大量的光模塊，用于實現服務器與交換機之間的高速數據傳輸。當某個光模塊出現故障時，DDM功能能夠迅速發出報警，并定位故障點，運維人員可以根據DDM功能提供的信息快速進行故障排查和修復，避免因光模塊故障導致的網絡中斷和數據丟失。

電信網絡

在電信網絡中，光模塊作為實現基站與核心網之間高速數據傳輸?shù)年P(guān)鍵器件，其可靠性和運維效率對電信網絡的正常運行至關重要。DDM功能能夠?qū)崟r(shí)監測光模塊的關鍵參數，提供報警、故障預測和定位等功能，幫助電信運營商及時發現和處理潛在的故障和隱患，確保電信網絡的穩定運行。

例如，在5G基站建設中，需要部署大量的光模塊用于實現基站與核心網之間的高速數據傳輸。當某個光模塊出現故障時，DDM功能能夠迅速發出報警，并定位故障點，電信運營商可以根據DDM功能提供的信息快速進行故障排查和修復，避免因光模塊故障導致的網絡中斷和服務質量下降。

云計算

在云計算領域，光模塊作為實現數據中心與云服務提供商之間高速數據傳輸?shù)年P(guān)鍵器件，其可靠性和運維效率對云計算服務的正常運行至關重要。DDM功能能夠?qū)崟r(shí)監測光模塊的關鍵參數，提供報警、故障預測和定位等功能，幫助云服務提供商及時發現和處理潛在的故障和隱患，確保云計算服務的穩定運行。

例如，在云服務提供商的數據中心中，通常部署有大量的光模塊用于實現數據中心與云服務提供商之間的高速數據傳輸。當某個光模塊出現故障時，DDM功能能夠迅速發出報警，并定位故障點，云服務提供商可以根據DDM功能提供的信息快速進行故障排查和修復，避免因光模塊故障導致的云計算服務中斷和數據丟失。

DDM功能的未來發展趨勢

高速率、低功耗、小型化

隨著云計算、大數據、人工智能等技術的快速發展，對光模塊的速率、功耗和封裝形式提出了更高的要求。未來，DDM功能將朝著高速率、低功耗、小型化的方向發展，以滿足不同應用場景的需求。

同時，隨著光模塊封裝形式的不斷小型化，DDM功能也需要適應更小的封裝空間，實現更緊湊的設計

智能化、自動化

未來，DDM功能將朝著智能化、自動化的方向發展。通過集成人工智能算法和機器學習技術，DDM功能將能夠?qū)崿F(xiàn)對光模塊故障的自動預測和定位，減少人工干預，提高運維效率。DDM功能可以通過分析歷史數據和實時監測數據，預測光模塊的故障趨勢和壽命，提前進行維護和更換，避免因光模塊故障導致的網絡中斷和數據丟失。同時，DDM功能還可以通過自動化腳本實現故障的自動排查和修復，減少運維人員的工作量。

標準化、互操作性

隨著光模塊市場的不斷擴大和競爭的加劇，DDM功能的標準化和互操作性將成為未來發展的重要趨勢。通過制定統一的DDM功能標準和協議，不同廠商生產的光模塊將能夠?qū)崿F(xiàn)更好的互操作性，降低用戶的采購和維護成本。
